あかんたれモデムを救え!
【プロローグ】 Report by cat-food 2002/10/3
そこは○○町にあるオフィースの一角。先ほど切り替わったADSLモデム(ルータ)の前で、一人の男性がボー然とたたずんでいた。その男の口からポツリと一言「何故なんだ?」 男は首をかしげながら、パソコンに向かいADSLの接続速度を測定するサイトのスタートとボタンを押した...、白く光るコンピュータ画面に映し出される測定値は...
speed.rbbtoday.com
Date: 2002/09/06(Fri) 11:21:32
Download: 3.29Mbps
Upload: 716.57kbps
「遅い!」 そう、彼はSpeed King症候群に犯された「パソコンまにあ」で、近所のADSLを導入した家のDownload速度の半分程度しか出ない情けないモデムを見つめながら、速度測定のボタンを押し続けるのであった。

名前 線路距離 伝送損失 Download速度
つよし 様 800m 10dB 6.67Mbps
まさる 様 830m 11dB 6.53Mbps
○○○ 様 1000m 14dB 3.29Mbps

いつしか、そのモデムは「あかんたれモデム」と呼ばれ、近所の嘲笑の的となった。
プロジェクト発動
笑い者になった担当者は、仕事もせずに(嘘)回線速度が遅い原因を探し続けた。それを見兼ねた近状の自称・インターネットと通信工事のエキスパートの私は、大きな下心を胸に「あかんたれモデムを救えプロジェクト」を発動したのであった。
問題点を切り分けろ

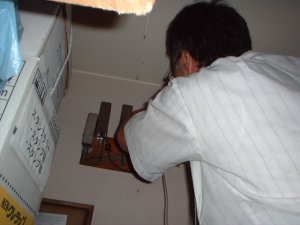

保安器から局線を取り出す筆者
こういった原因不明のトラブルを解決するには、原因がどこにあるのかを切り分ける作業が重要になってきます。まずは回線に原因があるとするならば、収容局から保安器までの外線に問題があるのか?それとも屋内配線に問題があるのかを切り分けます。

方法は簡単です。保安器から直接回線を引き出してきて、そこにモデムを接続して回線速度をチェックします。以下がその時の記録です。

speed.rbbtoday.com
Date: 2002/09/24(Tue) 17:00:33
Download: 6.11Mbps
Upload: 650.41kbps

軽くOver 6Mbps!つまり問題は屋内配線にあることが判明しました。

問題点を絞り込め

あとは、どこに問題があるのか絞り込んで行くだけです。保安器から出ている電話線は集合ケーブルを使い、応接間にあるビジネスホンの主装置の裏まで、壁の中を送られていました。ADSL回線は主装置の下で事務所に送られている電子ボタン・ケーブルの空き線を利用して、事務所にあるADSLルータに送られています。

書くと簡単ですが、ここまで配線を追いかけるのは結構大変です。配線経路が見つかれば、それを丹念に追いかけて問題のある場所を潰して行くだけです。

配線の手直し

配線をチェックしていると、ADSL信号が通過するにはヤバイ箇所を二ヶ所見つけました。

圧着不良 手ひねり接続

一つはケーブルを接続するのに電気工事用の圧着器具を使った箇所、一方は信号線の手ひねり接続でした。以上二ヶ所の手直しをしてベンチを取りました。

speed.rbbtoday.com
Date: 2002/09/24(Tue) 18:22:41
Download: 3.91Mbps
Upload: 716.57kbps

苦労した割には、わずか0.6MbpsのUp。もう一度、問題の場所を切り分ける為に、配線の途中からバイパス線を引っ張り出して、モデムに接続、ベンチマークを取ることを繰り返して、問題のある経路はある程度絞り込めました。

さて、問題箇所は壁の中(^^; どうしたものやら?本日は時間切れで作業終了。
仕切りなおし

一晩寝ながら対策を考えました。現在、判明したことは以下のとおりです。
  • 問題は屋内回線である
  • 問題のある箇所は、壁の中の配線である
  • 同じ配線ケーブルには2回線のisdn回線の信号も流れている。

対応策
  • ケーブルに流れるisdnの信号を止めて、isdnの干渉をチェックする。
  • 集合ケーブルに空き線があるので、ADSL回線を空いているケーブルを使って送ってみる。
翌日、某オフィースの仕事が終わるのを待って、対応策を実施してみました。
IDSNの干渉の排除

保安器でISDN回線のヒューズを引っこ抜く。これで屋内ケーブルにはISDNの信号は流れませんので干渉は排除出きるはずです。早速、ベンチマーク。

カット前
speed.rbbtoday.com
Date: 2002/09/25(Wed) 17:30:22
Download: 3.91Mbps
Upload: 715.45kbps

カット後
speed.rbbtoday.com
Date: 2002/09/25(Wed) 17:33:09
Download: 3.91Mbps
Upload: 716.14kbps

この結果を見る限りではISDNの干渉は皆無です。
屋内での収容替え

ISDNの干渉の可能性も排除されて、残るは壁の中のケーブルに問題があるとしか考えられません。直前に調査した結果では、建物の2Fに、昔電話が付いていた形跡がありました。ひょっとしてADSLの信号が乗っているケーブルが途中でブランチ(枝分れ)接続している可能性があります。

幸いにも、局線を送っている集合ケーブルに空きがありましたので写真・右のようにADSL局線を送るケーブルを入れ替えてみました。すると...

speed.rbbtoday.com
Date: 2002/09/25(Wed) 18:03:10
Download: 6.24Mbps
Upload: 717.26kbps

見事にOver 6Mbps!原因は壁の中のケーブルにありました。もう誰にもここのモデムを「あかんたれモデム」と呼ばせない。
【エピローグ】
「あかんたれモデムを救え!プロジェクト」が無事終了して2〜3日後、そこの担当者からMailが届きました。その内容はADSL回線の接続速度のベンチマークでした。
お名前 = ○○○
email =
利用場所 = 中村町
だいたいの場所 =
Flet's ADSL ご契約内容 = 8Mプラン タイプ1
線路距離長 =
伝送損失 =
接続形態 = ADSLモデム+ルータ
プロバイダー = ddk net
Download = 6.69
Upload = 744.25
CPU = Intel系
動作周波数 = 1.2
お使いのOS = Windows 98(95)系
備考
をいをい!うちの接続速度よりも速いやないかぁ〜。恩を仇で返すとはこのことやでぇ。(^^;
